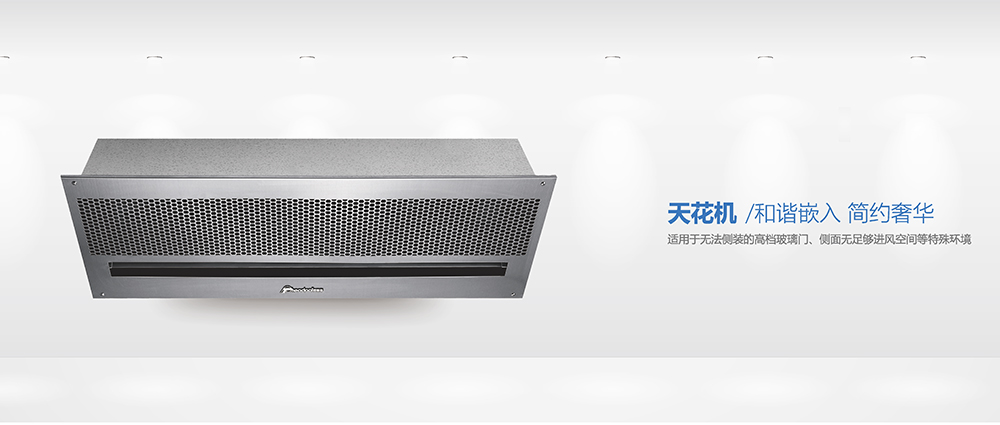

天花板式风幕机

简洁风格

嵌入天花板或向下吊装设计,适合于非侧装特殊环境使用

双下风出入

全新下进风下出风设计,匹配天花板嵌入式吊装,简洁美观

坚固机壳

全金属不锈钢外壳,环保且易于清洁、防火防腐性能高强

科学设计

超静离心蜗轮和科学风道设计,风速快,噪音低,寿命长

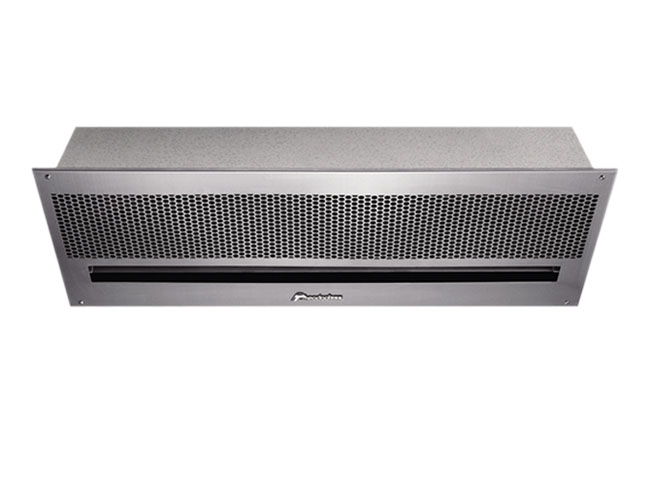

天花板风幕机

天花板嵌入式吊装风幕机

嵌入式设计

嵌入天花板式或向下吊装设计,装饰美观,全方位立体送风;

性能稳定

采用高速电机、离心蜗轮和科学风道设计,低噪音、强风力;

易洁防火

全金属外壳,不锈钢进风面板,防火性能高,易于清洁。

安装高度与场所

适用于无法侧装的高档玻璃门、侧面无足够进风空间等特殊环境。

安装高度:3.5 - 4米。

天花机规格参数:

型号

尺寸(mm)

额定频率(Hz)

额定电压(v)

输入功率(W)

风速(m/s)

风量(m³/h)

噪音(dB)

重量(kg)









HI   LO

HI  LO

HI   LO

HI   LO

Net Weight

FM-3509CS

900×235×320

50/60

220-240

230  200

16   13

1100  900

52    49

17

FM-3512CS

1200×235×320

50/60

220-240

290  260

16   13

1500  1200

53    50

22

FM-3515CS

1500×235×320

50/60

220-240

380  350

16   13

1900  1500

55    52

27

FM-4009CS

900×235×320

50/60

220-240

300  270

20   16

1400  1000

57    54

17

FM-4012CS

1200×235×320

50/60

220-240

400  370

20   16

1900  1500

58    55

22

FM-4015CS

1500×235×320

50/60

220-240

500  470

20   16

2300  1900

61    58

27


天花机产品细节:

天花板风幕机天花板风幕机天花板风幕机风幕机原理风幕机作用风幕机作用风幕机案例风幕机案例风幕机服务风幕机服务西奥多风幕机西奥多风幕机风幕机风幕机风幕机应用风幕机应用

▲ 安装说明

风幕机安装 风幕机安装

1将安装板从风幕机机身拆下。
把安装板与风幕机的固定螺丝卸下来即可拆下安装板。

风幕机安装 风幕机安装

2如安装在混泥土墙或砖墙等硬质墙体上,需在墙上确定安装板的固定螺丝的位置, 然后用M 8膨胀螺丝固定,膨胀螺丝裸露部分确保在1 3 - 1 5 m m。


风幕机安装

3如安装在木板等软体墙上时,采用S T 5的自攻钉将安装板固定在墙体上。

风幕机安装 风幕机安装

4确定安装板固定好之后,再把风幕机挂上安装板,再将安装板与风幕机机身的固定螺丝拧紧,确保安装牢固。

风幕机安装

5吊挂安装:用户需自购挂件,先固定好挂件(见图“5”)后再装上风幕机。

风幕机安装

6天花板内安装:用户需自购通风管道,具体安装见图“6”。



▲ 操作指南

冷暖:
1.1 按开/关键启动风幕机(此时风幕机默认以冷风高速工作)
1.2 按开关键可实现热风、冷风和风速切换规律为:启动(冷风高速)-冷风低速-热风高速-热风低速-关机
2 发射器操作
2.1 按开关键启动风幕机
2.2 连续按冷键或热键可实现冷风高低速切换或热风高低速切换

三按键接收器系列
1 发射器与接收器操作一致
1.1 按开关键启动风幕机(此时风幕机默认以冷风高速工作)
1.2 连续按冷键或热键可实现冷风高低速切换或热风高低速切换
注: 1、在热风状态中连续工作分钟后按开关键关机,风幕机将在冷风状态下累积工作3分钟然后自动关机。
     2、请在风幕机额定的电源环境下进行以上操作

3G机型面板开关:左“Ⅰ”为小功率, 低温度输出;右“Ⅱ”为大功率,高温度输出。
根据使用环境,调整出风口的导风件,以获得满意的效果(如图所示)
