产品描述

规格参数

在线咨询
分享至:

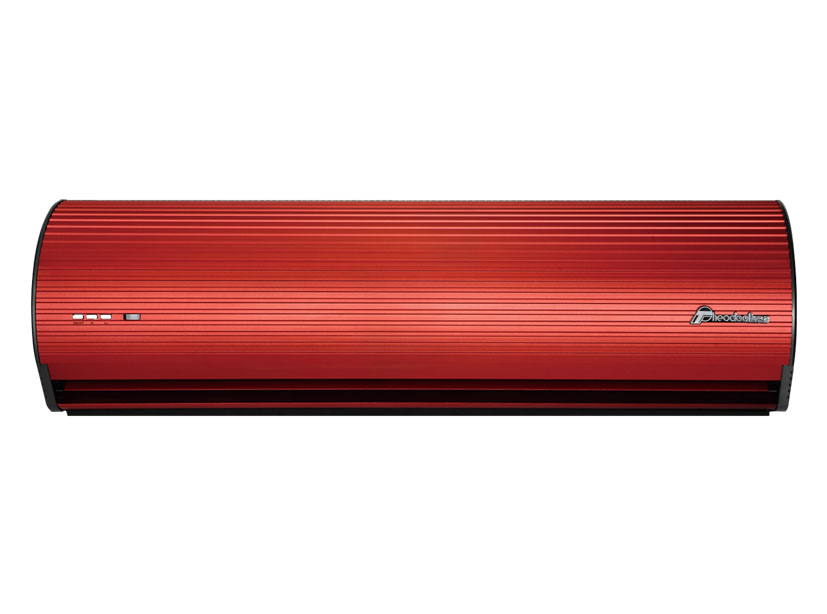

S5系列风幕机

全新S5空气幕,诠释完美!

豪华装饰,美轮美奂;创新设计,性能卓越;

先进电机制造技术,5年保修;专利曲线弧形机壳,超薄侧盖;

遥控和按键开关双重选择;低噪音离心涡轮,风力强劲

S5系列风幕机



产品特点

豪华装饰,美轮美奂 创新设计,性能卓越 先进电机制造技术,5年保修
专利曲线弧形机壳,超薄侧盖 遥控和按键开关双重选择 低噪音离心涡轮,风力强劲

技术规格

适合安装在豪华大酒店、高级写字楼、大型体育馆和飞机场候机楼等高档场所!



优材质,精工艺,打造行业领先产品

3D造型设计 经典豪华,雅格黑魅色彩、公共场所的精益体验

机身3D造型设计,表面喷白铝合金,有喷塑效果;设置于柔和场景,赋予自然质感。寒冷时,适合于餐厅、商厦、超市等公共场所,出外活动,让你我倍感安逸和舒雅的空气流体。

黑色侧盖背板 与白色机壳合型,材质典雅新潮、符合现代人的审美意识

经典时尚大气的黑色外壳和背板,搭配白色正面有清晰分明的效果;板材耐磨碰、不易划伤损坏。简洁又不如俗,适合现代居家生活的宁静之感。

采用不等距超静风轮,出风平稳均匀

不等距贯流超静风轮设计,强劲风力,运转平静,噪音低。玻璃纤维材质的高强度塑料叶轮,经得起腐蚀磨损,出风平稳均匀,可形成均匀的空气幕。

红外线遥控器自由调速,无线遥控切换更自由

红外线遥控器可调整冷热切换和风量大小转换,具有高低两级调速功能,开启人性化指示灯,客户可根据气温实现冷暖风自动转换,自动实现功率之间的转换,获得适宜的室温效果,且高效节能。

采用低噪音优化空调电机,性能优越可靠

引进先进电机技术,动力强劲,运行平静,低能耗,低噪音;性能安全可靠,持续运行5000小时无故障。创新技术,给生活保驾护航,让您无虑无忧,只须一步到位。

三重安全保护设计 防患未然

全新铝合金格栅强度大、蠕变小,抗腐蚀、防老化、运转回风更流畅,风力更强劲,噪音更低。格栅面板材质塑造真实的立体效果,适合人群密、油烟大的场所,可以满足高等餐馆、体育馆使用。

防止冷、暖气对流 防虫烟油气 洁净舒适生活

将室内外分成两个独立温度区域,持续形成的空气门,能有效防止冷(暖)气外泄,节省用电;据温度调节风量风向,降低能耗,且阻止蚊虫烟尘侵入房间,改善室内空气质量,呵护家人健康,舒心享受高品质生活。

离心式S5系列规格参数:

型号

尺寸

(㎜)

额定功率

(Hz)

额定电压

(v~)

输入功率

(W)

风量

(m3/h)

风速

(m/s)

噪音

(dB)

重量

(㎏)

FM-3509-L/Y S5

900×220×240

50/60

220-240

230   200

1100   900

16    13

52    49

13

FM-3510-L/Y S5

1000×220×240

50/60

220-240

250   220

1200   1000

16    13

52    49

13.5

FM-3512-L/Y S5

1200×220×240

50/60

220-240

290   260

1500   1200

16    13

53    50

15.5

FM-3515-L/Y S5

1500×220×240

50/60

220-240

380   350

1900   1500

16    13

55    52

20

FM-3518-L/Y S5

1800×220×240

50/60

220-240

450   420

2280   1800

16    13

57    55

23.5

FM-4009-L/Y S5

900×220×240

50/60

220-240

300   270

1400   1000

20    16

57    54

13

FM-4012-L/Y S5

1200×220×240

50/60

220-240

400   370

1900   1500

20    16

58    55

15.5

FM-4015-L/Y S5

1500×220×240

50/60

220-240

500   470

2300   1900

20    16

61    58

20

▲ 使用说明

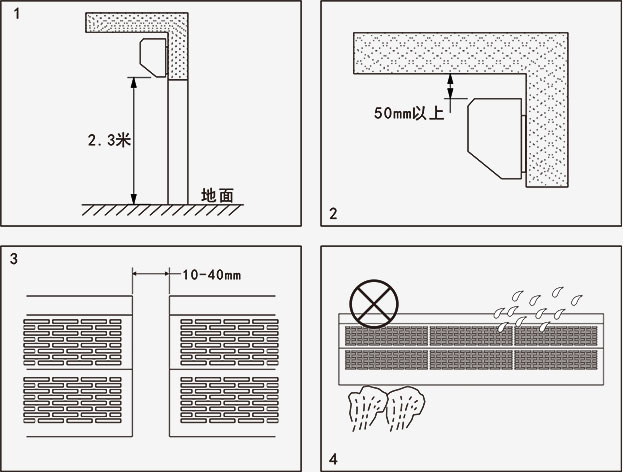

1请将风幕机安装在室内门的上方,风幕机出风口离地面的距离应高于2 . 3米。

2风幕机与天花板的距离保持在5 0 m m以上。

3如果采用两台风幕机并排使用时,风幕机之间的距离要保持1 0 - 4 0 m m。

4请不要将风幕机安装在容易溅到水或长期潮湿的环境中,并避免与爆炸性气体和腐蚀气体接触。

5如要吊挂安装在天花板上,用户需自购安装配件。

6在安装工作前请不要接通风幕机电源。

7请安装在结实的地方,因为风幕机运转时可能会使墙壁松动或天花板震动而产生不必要的噪音。

8必须在铭牌要求的电压和频率下使用。

9风幕机在工作时,请不要覆盖进风口和出风口。

10每年应进行常规的维修保养。

11切勿使用汽油、苯、稀释剂或其它类似的化学药品清洗。

12当利用插座供电时,风幕机应配相应的插头;当风幕机电源线直接与电源连接时,触点间的距离不小于3 m m。

13当空气幕的电源线需要更换或维修,请用户联系本公司维修部,由本公司指定专业技术人员进行维修及更换。

▲ 安装说明

风幕机安装 风幕机安装

1将安装板从风幕机机身拆下。
把安装板与风幕机的固定螺丝卸下来即可拆下安装板。

风幕机安装 风幕机安装

2如安装在混泥土墙或砖墙等硬质墙体上,需在墙上确定安装板的固定螺丝的位置, 然后用M 8膨胀螺丝固定,膨胀螺丝裸露部分确保在1 3 - 1 5 m m。


风幕机安装

3如安装在木板等软体墙上时,采用S T 5的自攻钉将安装板固定在墙体上。

风幕机安装 风幕机安装

4确定安装板固定好之后,再把风幕机挂上安装板,再将安装板与风幕机机身的固定螺丝拧紧,确保安装牢固。

风幕机安装

5吊挂安装:用户需自购挂件,先固定好挂件(见图“5”)后再装上风幕机。

风幕机安装

6天花板内安装:用户需自购通风管道,具体安装见图“6”。



▲ 操作指南

冷暖:
1.1 按开/关键启动风幕机(此时风幕机默认以冷风高速工作)
1.2 按开关键可实现热风、冷风和风速切换规律为:启动(冷风高速)-冷风低速-热风高速-热风低速-关机
2 发射器操作
2.1 按开关键启动风幕机
2.2 连续按冷键或热键可实现冷风高低速切换或热风高低速切换

三按键接收器系列
1 发射器与接收器操作一致
1.1 按开关键启动风幕机(此时风幕机默认以冷风高速工作)
1.2 连续按冷键或热键可实现冷风高低速切换或热风高低速切换
注: 1、在热风状态中连续工作分钟后按开关键关机,风幕机将在冷风状态下累积工作3分钟然后自动关机。
     2、请在风幕机额定的电源环境下进行以上操作

3G机型面板开关:左“Ⅰ”为小功率, 低温度输出;右“Ⅱ”为大功率,高温度输出。
根据使用环境,调整出风口的导风件,以获得满意的效果(如图所示)

风幕机应用-空调房 风幕机应用-暖气房 风幕机应用-冷冻库 风幕机应用



冷暖风幕机电源线配线规格参考表



项目电源 单相
220v~,主导线:L、N
发热功率(KW) 3 4 5 6 8 10 12 14
主导线最小截面积(mm2) 2.5 4.0 6.0 10
接地线最小截面积(mm2) 1.5 2.5 4.0 6.0



项目电源 单相
220v~,主导线:L、N
发热功率(KW) 3 4 5 6 8 10 12 14
主导线最小截面积(mm2) 2.5 4.0 6.0 10
接地线最小截面积(mm2) 1.5 2.5 4.0 6.0
