循环式高温热泵T5-F

循环式高温热泵T5-F

水温高达80

用场所:烘干房、屠宰场、恒温种植大棚、桑拿沐足场所。

恒温出水

温度与液位的联动控制补水,保持保温水箱内水温水温恒定24小时即开即热,水温可达80

强劲内核

美国谷轮ZW系列热泵专用压缩机,R134a环保冷媒,运行稳定,高效制热。

简易操作

液晶显示操作面板,运行状态一目了然,实时掌控热水,即时调控需求。

轻松维护

独特的维护空间设计,简化维护程序;智能检测功能,机组故障自检;

配置卓越  品质恒久

  • 美国品牌谷轮专用压缩机
  • 高效加长螺纹铜管
  • 整机四维防震消音安静运行
  • 知名品牌电子膨胀阀
  • 亲水铝箔翅片换热器
  • 机身加厚镀锌板防腐耐用

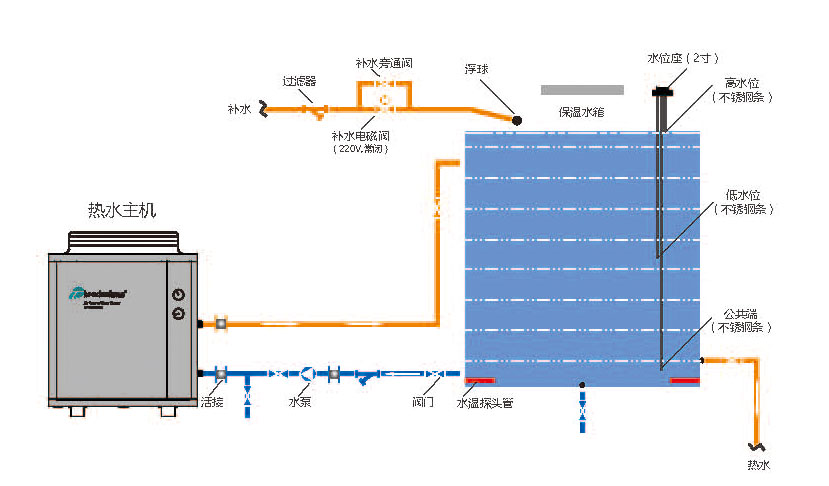

循环式高温热泵T5-F安装示意图

T5-F示意图

注:1.对于循环式热泵工程机组,我司只提供的主机组,其余组件为水系统必配件,由用户或安装单位自备。以上安装示意图仅提供作参考用,实际水路接管或布置需要因地制宜,按客户要求而具体制定;

2.循环式工程型热水器在主机开始运行调试前,必须确保保温水箱内有足够机组运行所需要的水量(水管阀门全部打开,水箱内水位要高于循环进水口),保温水箱中的热水出口至少要比下端的循环水口高出10cm左右,使机器运行中不会出现无水进入循环的情况;

3.需要安装水位温控补水时,水路可参考上图安装,标准配件有补水电磁阀(220V,常闭型)、水流开关、水位座、不锈钢条和浮球等,安装时有以下几点需特别注意:

1) 补水管上要增加补水旁通阀和安装浮球,以防止补水阀出现错乱或不会工作时,亦可以进行自动补水;

2) 低水位线一般建议放置在水箱热水出口之上,大约比热水出口高10cm 即可;



循环式高温热泵工程机T5-F规格参数

型号 额定功率(kW) 额定电流(A) 额定电压(V) 产生热值(kW) 循环水量(T/h) 出水温度(℃) 水压降(kPa) 产水量(L/H) 接管口径(DN) 主机外型尺寸(㎜) 主机净重(kg) 噪音(dBA)
RS-11GX 2.0 3.5 380 7.5 1.3 55 38 161 25 710×710×765 105 58
RS-18GX 3.5 6.0 380 13.0 2.2 55 40 280 25 765×765×950 130 60
RS-36GX 7.0 12.0 380 26.0 4.5 55 48 559 40 1450×705×1190 280 65

注:以上数据是在环境干球温度为20℃,湿球温度15℃,进水温度为15度条件获得,如有变更,恕不另行通知,具体参数要以机身上的铭牌为准。
