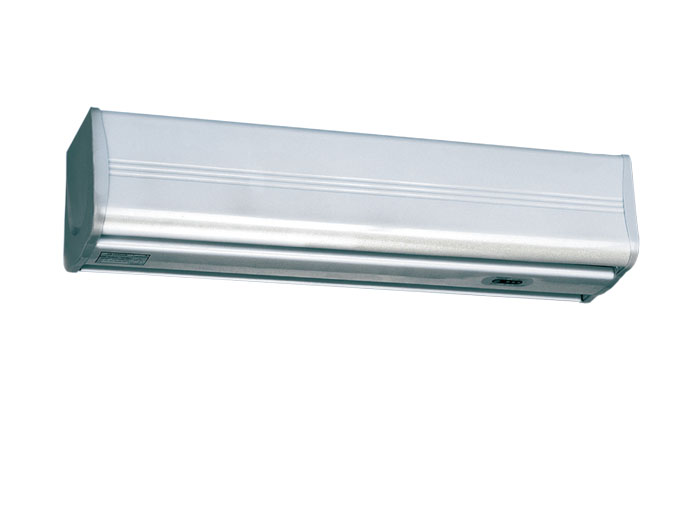

直排式风幕机

精巧雅致,超低噪音

静单轴流

大排量口

优化电机

精美巧致

适用于面包店、咖啡厅等场所

直排式风幕机

优材质,精工艺,打造行业领先产品

超薄金属外壳,洁净持久

豪华经典外观和超薄全金属外壳,双喷嘴出风口设计,持久保持机身洁净。

风速快,寿命长

采用超静轴流式电机和直排式风轮,风速快,噪音低,寿命长。

操作简单、安全

采用全新遥控或轻触式开关,且有高、低两级调速功能;操作轻松自如。

安装场所及高度

适用于安装在面包店、咖啡厅等场所。

安装高度:2.5米 - 3米。

西奥多直排式风幕机规格参数

型号

尺寸(mm)

额定频率(Hz)

额定电压(v)

输入功率(W)

风量(m/s)

风速(m³/s)

噪音(dB)

重量(kg)









HI     LO

HI      LO

 HI     LO





FM-1306T-Z/Y

600×213×160

50/60

220-240

80    70

840   630

11   8.5

48-49

7.8

FM-1309T-Z/Y

900×213×160

50/60

220-240

130  120

1400   1050

11   8.5

51-52

11.2

FM-1312T-Z/Y

1200×213×160

50/60

220-240

160  145

1680   1760

11   8.5

53-54

14.5

FM-1315T-Z/Y

1500×213×160

50/60

220-240

215  195

2240   1680

11   8.5

56-58

18

▲ 安装说明



1将安装板从风幕机机身拆下。
把安装板与风幕机的固定螺丝卸下来即可拆下安装板。



2如安装在混泥土墙或砖墙等硬质墙体上,需在墙上确定安装板的固定螺丝的位置, 然后用M 8膨胀螺丝固定,膨胀螺丝裸露部分确保在1 3 - 1 5 m m。



3如安装在木板等软体墙上时,采用S T 5的自攻钉将安装板固定在墙体上。



4确定安装板固定好之后,再把风幕机挂上安装板,再将安装板与风幕机机身的固定螺丝拧紧,确保安装牢固。

5吊挂安装:用户需自购挂件,先固定好挂件(见图“5”)后再装上风幕机。

6天花板内安装:用户需自购通风管道,具体安装见图“6”。
